Szczegóły Produktu:
|
| Kolor:: | Czarny czarny | Numer modelu:: | R32N R38N R51N T76 |
|---|---|---|---|
| Skończyć:: | Jasny (niepowlekany) | Materiał:: | Stal 40Cr |
| słowo kluczowe:: | Wydrążony pręt kotwiący R32N | Średnica:: | zgodnie z wymaganiami klientów |
| Wewnętrzna średnica:: | zgodnie z wymaganiami klientów | Grubość:: | klienci wymagane |
| Nazwa produktu:: | Wydrążony drążek kotwiący | Model:: | FHJ-20 |
| High Light: | Drążek kotwiący R38L,drążek kotwiący drążony 1000 mm,samowiercący drążek kotwiący 8000 mm; |
||
Wstęp doNajlepsza cena w pełni gwintowana stalowa samowiercąca śruba do skał FHJ-20 Pręt kotwiący Przemysł wydobywczy Wiercenie drążony pręt kotwiący
* Śruba wiertnicza samowiercąca o wysokiej wytrzymałości wydobywcza jest szeroko stosowana w budowie i konserwacji dróg / kolei zmwm02 * Śruba do skały może być używana do tunelowania i górnictwa * Środowiska wiejskie * Domy prywatne * Specjalne fundamenty * Konstrukcje chroniące przed lawinami Wiertło ze stopu: wykonane z wysokiej jakości stop dzięki precyzyjnej technologii, o dużej twardości i wytrzymałości, siła penetrująca może wiercić w różnych skałach Korpus śruby: Najważniejszy element zespołu odgrywa ważną rolę w wierceniu i kotwieniu.Tuleja łącząca: Odgrywaj rolę połączenia, gdy śruba wymaga wydłużenia.Podkładka: może wytrzymać większe naprężenia otaczające skały.Nakrętka: Naprężenie otaczającej skały może być skoncentrowane na podkładce.

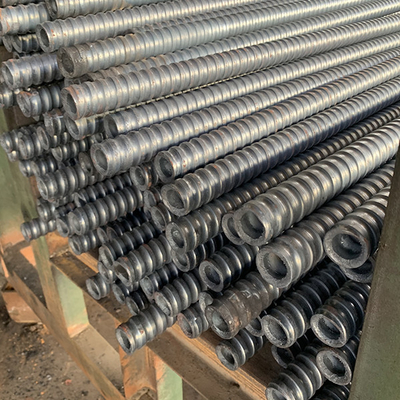

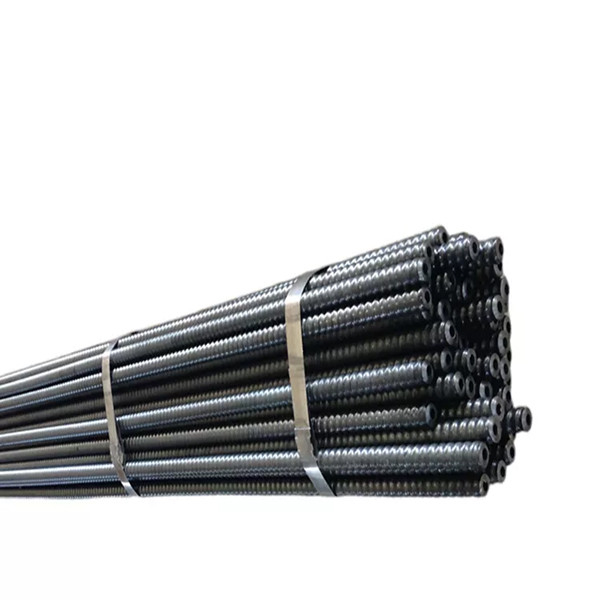

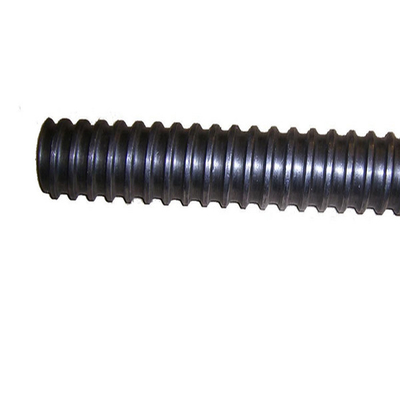

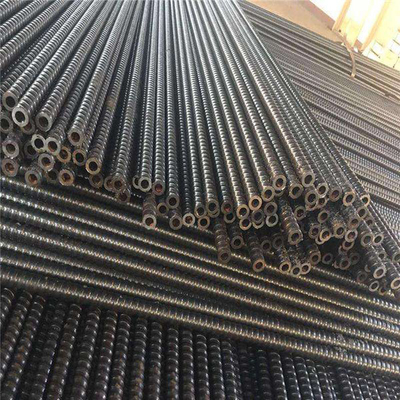

Śruba kotwiąca
Śruba kotwiąca oznacza pręt, który przenosi konstrukcje lub obciążenie geotechniczne na stabilną skałę
formacje, składa się z pręta, wiertła, złącza, płyty, zatyczki i nakrętki.To było
szeroko stosowany w tunelowaniu, górnictwie, stabilizacji zboczy, leczeniu chorób tunelowych i wspieraniu stropów
robót podziemnych.Jest przeznaczony do luźnego gruntu (gliny, kruchego piasku itp.) Wydrążony pręt kotwiący jest wykonany
rura bezszwowa o wysokiej wytrzymałości.
Cechy wydrążonej śruby kotwiącej do uziemienia
• Szczególnie nadaje się do trudnych warunków gruntowych.
• Wysoka szybkość instalacji, ponieważ wiercenie, układanie i fugowanie można wykonać w jednej operacji.
• System samowiercenia eliminuje konieczność wiercenia w obudowie.
• Możliwy montaż z jednoczesnym wierceniem i fugowaniem.
• Łatwy montaż we wszystkich kierunkach, także w górę.
• Nadaje się do pracy w ograniczonej przestrzeni, na ograniczonej wysokości iw trudno dostępnych miejscach.
• Prosty system do fugowania słupków.• Cynkowanie ogniowe w celu ochrony przed korozją
Zastosowania w tunelowaniu i inżynierii naziemnej
• śrubowanie promieniowe
• Stabilizacja zbocza
• wyprzedzanie
• Stos mikrowtrysku
• Stabilizacja twarzy
• Tymczasowa kotwa wspierająca
• Przygotowanie portalu
• Gwoździowanie gleby
ParametrNajlepsza cena w pełni gwintowana stalowa samowiercąca śruba do skał FHJ-20 Pręt kotwiący Przemysł wydobywczy Wiercenie drążony pręt kotwiący
Opis samowiercącej śruby kotwiącej
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | |
| Średnica zewnętrzna (mm) | 25 | 32 | 32 | 38 | 51 | 51 | 76 |
| Średnica wewnętrzna (mm) | 14 | 19 | 16 | 19 | 36 | 33 | 52 |
| Nośność graniczna (kN) | 200 | 280 | 360 | 500 | 550 | 800 | 1600 |
| Wydajność Nośność (kN) | 150 | 230 | 280 | 400 | 450 | 630 | 1200 |
| Wytrzymałość na rozciąganie, Rm (N/mm2) | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| Granica plastyczności, Rp0,2 (N/mm2) | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| Waga (kg/m) | 2,3 | 3.2 | 3,6 | 5,5 | 6,5 | 8,0 | 16,0 |
| Gatunek stali | EN10083-1 (stal konstrukcyjna stopowa) | ||||||
| W porównaniu ze stalą węglową, stal konstrukcyjna stopowa ma wysoką odporność na korozję i wysoką wytrzymałość mechaniczną. | |||||||
Dane techniczne śruby kotwiącej z gwintem T
| Typ pręta |
Średnica zewnętrzna (mm) |
Średnica wewnętrzna (mm) |
Przekrój (mm2) |
Obciążenie końcowe KN |
Granica plastyczności KN |
Waga (kg/m) |
Wątek Lewy/ Prawa ręka |
| 30/11 | 30 | 11 | 446 | 320 | 260 | 3,3 | Podnieś lub w prawo |
| 30/14 | 30 | 14 | 395 | 260 | 220 | 2,9 | Podnieś lub w prawo |
| 30/16 | 30 | 16 | 382 | 220 | 180 | 2,7 | Podnieś lub w prawo |
| 40/16 | 40 | 16 | 879 | 660 | 525 | 7,0 | Podnieś lub w prawo |
| 40/20 | 40 | 20 | 726 | 539 | 430 | 5,6 | Podnieś lub w prawo |
| 52/26 | 52 | 26 | 1337 | 929 | 730 | 10,0 | Podnieś lub w prawo |
| 73/53 | 73 | 53 | 1160 | 1630 | 970 | 12,3 | Podnieś lub w prawo |
| 73/56 | 73 | 56 | 1094 | 1414 | 785 | 11.1 | Podnieś lub w prawo |
| 73/45 | 73 | 45 | 2265 | 1630 | 1180 | 17,8 | Podnieś lub w prawo |
